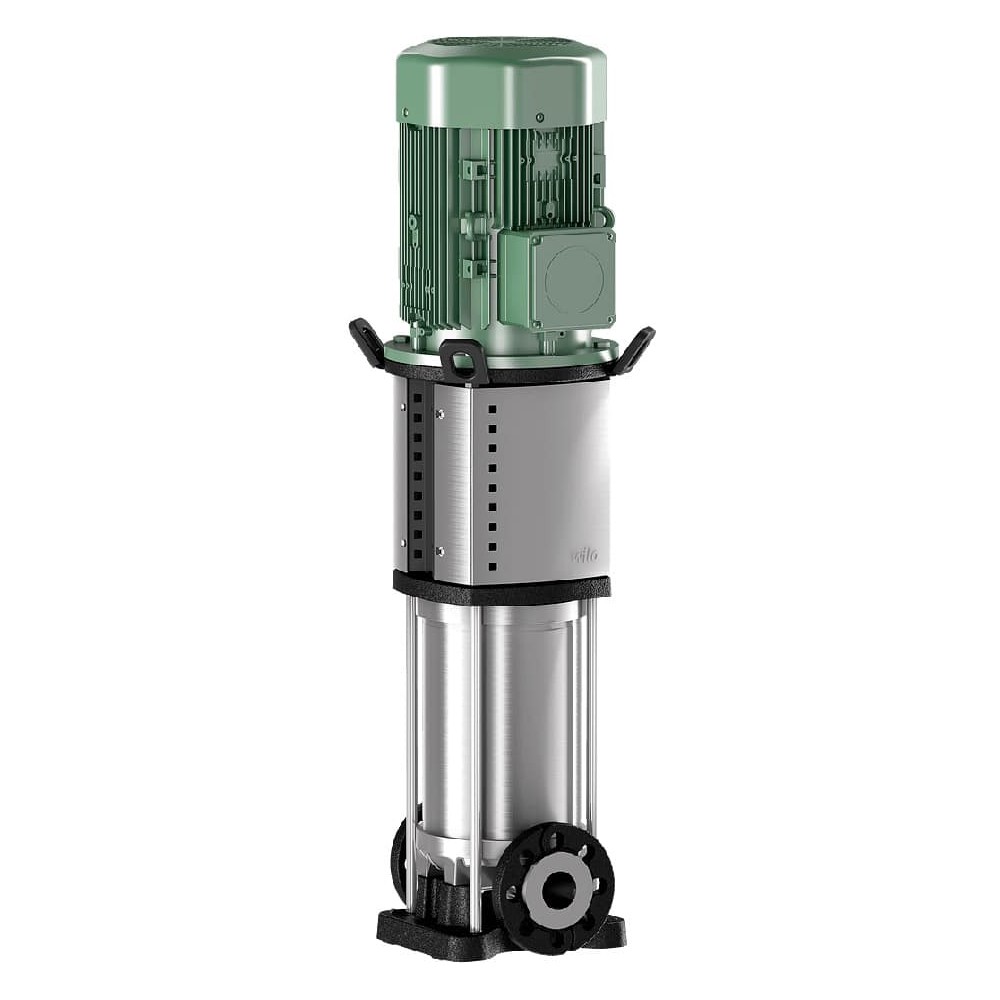

Насос многоступенчатый WILO HELIX V 106-1/16/E/KS/400-50-N

Нормальновсасывающий, высокоэффективный многоступенчатый высоконапорный центробежный насос в вертикальном или горизонтальном исполнении с линейными подсоединениями

Применение
Водоснабжение и повышение давления
Промышленные циркуляционные установки
Технологическая вода
Закрытые контуры охлаждения
Установки пожаротушения
Моечные установки
Ирригация
Оснащение/функция
Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус

Расшифровка наименования
Пример:

Helix V 2202/2-1/16/E/X/KS/../400-50

Helix V

Вертикальный высоконапорный центробежный насос во встраиваемом исполнении

22

Подача, м3/ч

02

Количество рабочих колес

2

Количество обточенных рабочих колес (опционально)

1

Сочетание материалов насоса

1 = корпус насоса 1.4301 (AISI 304)гидравлика 1.4307 (AISI 304L)

2 = корпус насоса 1.4409 (AISI 316L)гидравлика 1.4404 (AISI 316L)

4 = корпус блочного насоса EN-GJL-250 (с катафорезным покрытием KTL)гидравлика 1.4307 (AISI 304L)[только насосы Helix VE 22.. и выше]

16

Максимальное рабочее давление в бар

16 = 16 бар (фланец PN 16)

25 = 25 бар (фланец PN 25)

30 = 30 бар (фланец PN 40)

E

Вид уплотнения E = EPDMV = FKM

K

Торцевое уплотнение картриджного типа

S

Кожух муфты располагается на одной линии со всасывающим и напорным патрубками насоса.

..

Опционально

400

Подключаемое напряжение, В

50

Частота в Гц

Технические характеристики
Электроподключение: 3 ~ 400 В (±10 %), 50 Гц
≤ 4 кВт, 230 В/400 В; Δ/Y
> 4 кВт, 400 В/690 В; Δ/Y
Диапазон температуры перекачиваемых сред:
Helix V 2 – 16 (EPDM): от –30 до +120 °C (130 °C по запросу)
Helix V 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от –15 до +90 °C
Helix V 22 – 52 (EPDM): от –30 до +120 °C (130 °C по запросу)
Helix V 22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от –15 до +90 °C
Макс. рабочее давление: 16/25/30 бар
Класс защиты: IP55
Макс. температура окружающей среды: +50 °C (расширенные диапазоны температур по запросу)
Доступные модели:
Helix V 2 – 16: PN 16 с овальными фланцами, PN 25 / PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic или соединение Tri-Clamp по запросу)
Helix V 22 – 52: PN 16/PN 25/PN 40 с фланцами круглой формы в соответствии с ISO 2531 и ISO 7005
Материалы
Helix V 2, 4, 6, 10, 16:

Сочетание материалов насоса 1

Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
Фундаментная рама и фонарь EN-GJL-250 (катафорезное покрытие)
Вал из нержавеющей стали 1.4301 (AISI 304) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
Трубный кожух из нержавеющей стали 1.4301 (AISI 304)
Сочетание материалов насоса 2

Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404 (AISI 316L)
Корпус насоса из нержавеющей стали 1.4404 (AISI 316L)
Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
Трубный кожух из нержавеющей стали 1.4404 (AISI 316L)
Helix V 22, 36, 52:

Сочетание материалов насоса 1

Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
Корпус насоса из нержавеющей стали 1.4308 (AISI 304) или серого чугуна EN-GJL 250 с катафорезным покрытием, свободный фланец из серого чугуна с катафорезным покрыт
